瑞士STS壓力傳感器ATM.1ST壓力變送器ATM.ECO防爆壓力變送器ATM/N/EX 100146可編程液位計ATM.233.9910.0105.24.UX

瑞士STS開發、生產和銷售壓力測量解決方案，自1987年以來，他們一直是壓力傳感器開發領域的一支重要力量。作為一家瑞士公司，他們專注于質量、耐用性和超越客戶的期望。從開始到結束，他們的價值鏈都是在他們位于錫爾納赫的總部創建的，他們在那里完成從生產單個零件到校準傳感器和對成品進行*終檢查的所有工作。這意味著所有STS產品都是 瑞士制造 ，客戶可以確信他們獲得了的瑞士品質。通過質量意識和合格的流程，提供客戶所需的可靠性能。

STS是全球公認的壓力測量技術定制解決方案合作伙伴和瑞士制造商。通過有針對性的全球市場開發戰略應用，使STS為人所知，并產生可持續的增長和盈利能力。在Sirnach智囊團中進一步培養開發和生產創新壓力測量解決方案的所有能力。使合格的員工能夠在團隊合作中和創業。在短時間內開發和制造客戶特定的壓力測量解決方案。在*短的交貨時間內制造和供應可配置的標準傳感器，并且可以小批量生產。通過模塊化套件原理和可擴展流程，快速且經濟高效地對市場需求做出反應。提供針對特定應用的系統解決方案，并與戰略合作伙伴合作擴展他們的知識。

二、瑞士STS部分產品介紹

1、瑞士STS模擬壓力/溫度變送器ATM.1ST/T

①壓力測量范圍：100 mbar 25 bar

②溫度測量范圍：-50 150 C

③準確度： 0.25/0.10%FS

④材料：不銹鋼、鈦

2、瑞士STS ATM/N鈦合金潛水靜水壓力變送器產品參數

①靜壓液位范圍：從1到250 mH2O表壓或絕壓

②準確度：0.5%FS、0.25%FS或0.1%FS( 5mH2O)

③輸出信號：4-20mA、0-20mA、0-5Vdc或0-10Vdc，帶或不帶雷擊浪涌保護

④電氣連接：PE(限非ATEX)、PUR或Teflon電纜、IP68密封

⑤壓力連接：封閉式或開放式保護錐，G1/2或G1/4外螺紋過程接頭

⑥介質兼容性：帶有Viton、EPDM或Kalrez密封墊圈的鈦主體。PE、PUR或Teflon電纜護套

⑦重量：160g(200帶防雷)

⑧尺寸：直徑24mm

⑨特殊功能：鈦結構可耐海水和其他惡劣介質的腐蝕

⑩特殊選項：通風電纜接線盒、ATEX Zener屏障和用于安裝的電纜夾

3、瑞士STS ATM/T壓力和溫度雙輸出變送器產品描述

①ATM-T壓力和溫度變送器將兩個過程參數的測量結合在一個設備中，從而節省了安裝時間和空間。

②該傳感器通過充油的硅片應變計測量壓力。

③溫度是在充滿油的隔離膜片后面測量的，因此沒有溫度探頭延伸到過程介質中。

④為了確保足夠的導熱性，該設計包括一個外露的隔膜，這樣介質溫度在到達溫度傳感組件之前不會通過壓力端口損失。

⑤對于不同的應用，例如食品和飲料或氧氣服務，可以選擇兼容的油填充以降低隔離膜損壞時的污染風險。

⑥對于100到150攝氏度之間的高溫應用，可以散熱片以降低暴露于電子外殼的溫度。

⑦防腐蝕全鈦接液部件版本也可用于鹽水。

4、瑞士STS TM硅應變片壓力傳感器產品參數

①壓力范圍：0-100mb至0-1000bar表壓或壓力

②輸出信號：0-100mV 2.5bar，50mV 1bar，35mV 0.6bar，25mV 0.25bar和15mV =0.25bar，10Vdc電源

③準確度：0.5%FS BSL =600bar，1% 600bar，某些量程可選0.25%

④響應時間： 1毫秒，10-90%FS

⑤工作溫度范圍：-25至+150攝氏度

⑥電氣連接：DIN、Binder或MIL C26482連接器。帶有PE、PUR或Teflon電纜的電纜密封套

⑦壓力連接：BSP、DIN3852、DIN16288、齊平和正面隔膜、NPT

⑧介質兼容性：不銹鋼316L或哈氏合金C276隔膜和壓力接頭。Viton、EPDM或Kalrez內部墊圈密封

⑨尺寸：24mm直徑

⑩特點：高動態響應、低功耗、高介質溫度

?特殊選項：Hastelloy C276接液部件，ATEX本質安全

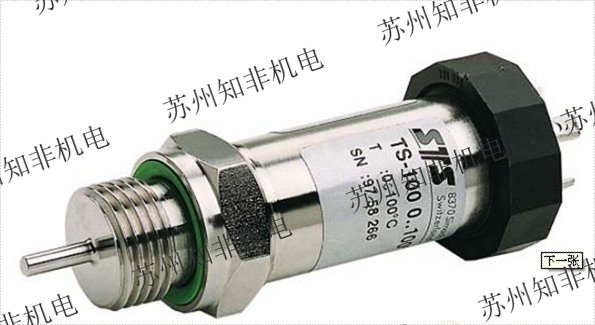

5、瑞士STS TS100緊湊型溫度變送器和PT100探頭產品描述

①TS100溫度變送器包括一個PT100溫度，它插入從螺紋接頭伸出的探頭。

②接液材料均為不銹鋼316L，帶有用于安裝設備的Viton墊圈。作為標準配置，提供具有3.5毫米直徑x 12毫米長的G1/2公接頭，但其他接頭可提供不同尺寸的。

③常見的放大模擬輸出的選擇可以擴展到-50到100攝氏度的任何范圍，并且通過添加冷卻翅片選項來保護信號調節電子設備，范圍可以擴展到150攝氏度的過程溫度。

④還有不同的電氣連接器可供選擇，包括DIN插頭、Binder和連接器類型以及帶有聚乙烯、聚氨酯或聚四氟乙烯外護套的整體電纜。

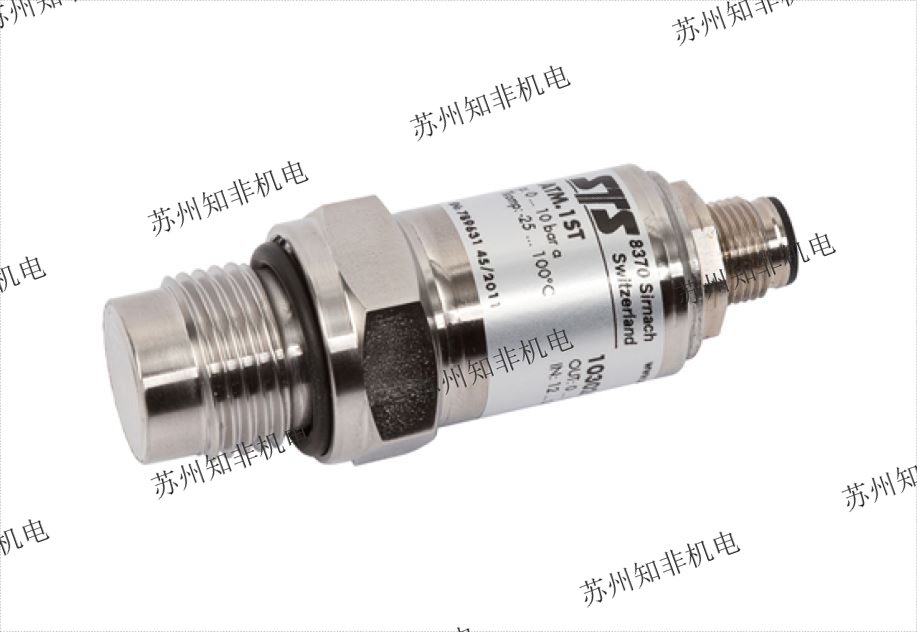

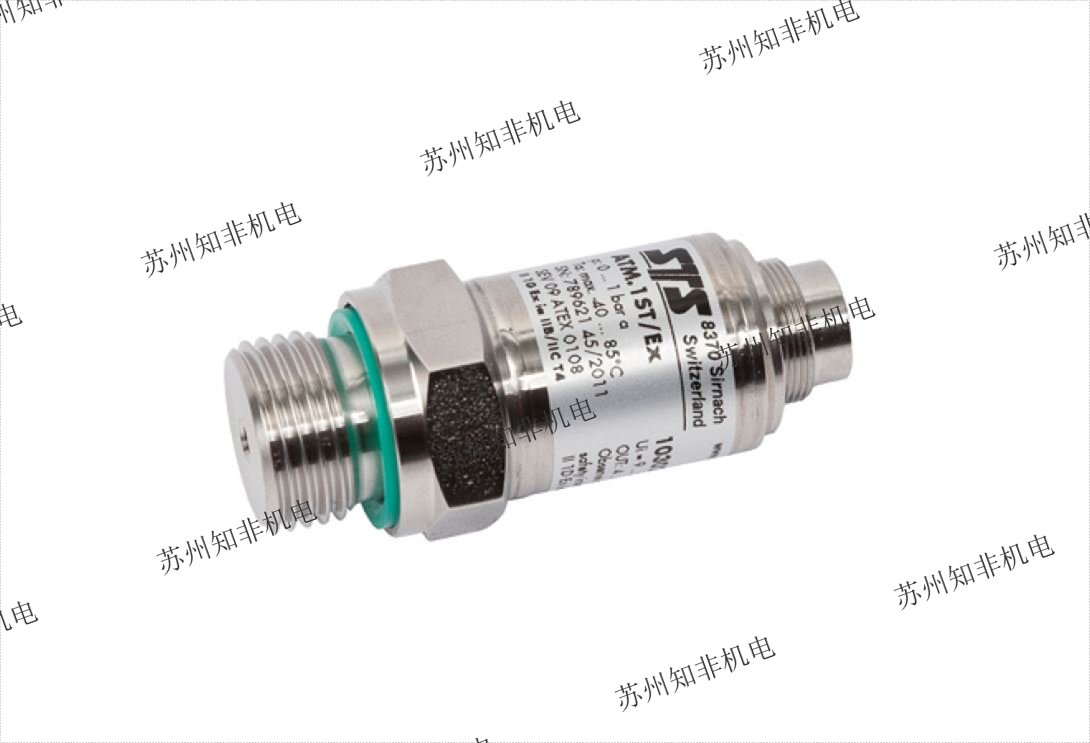

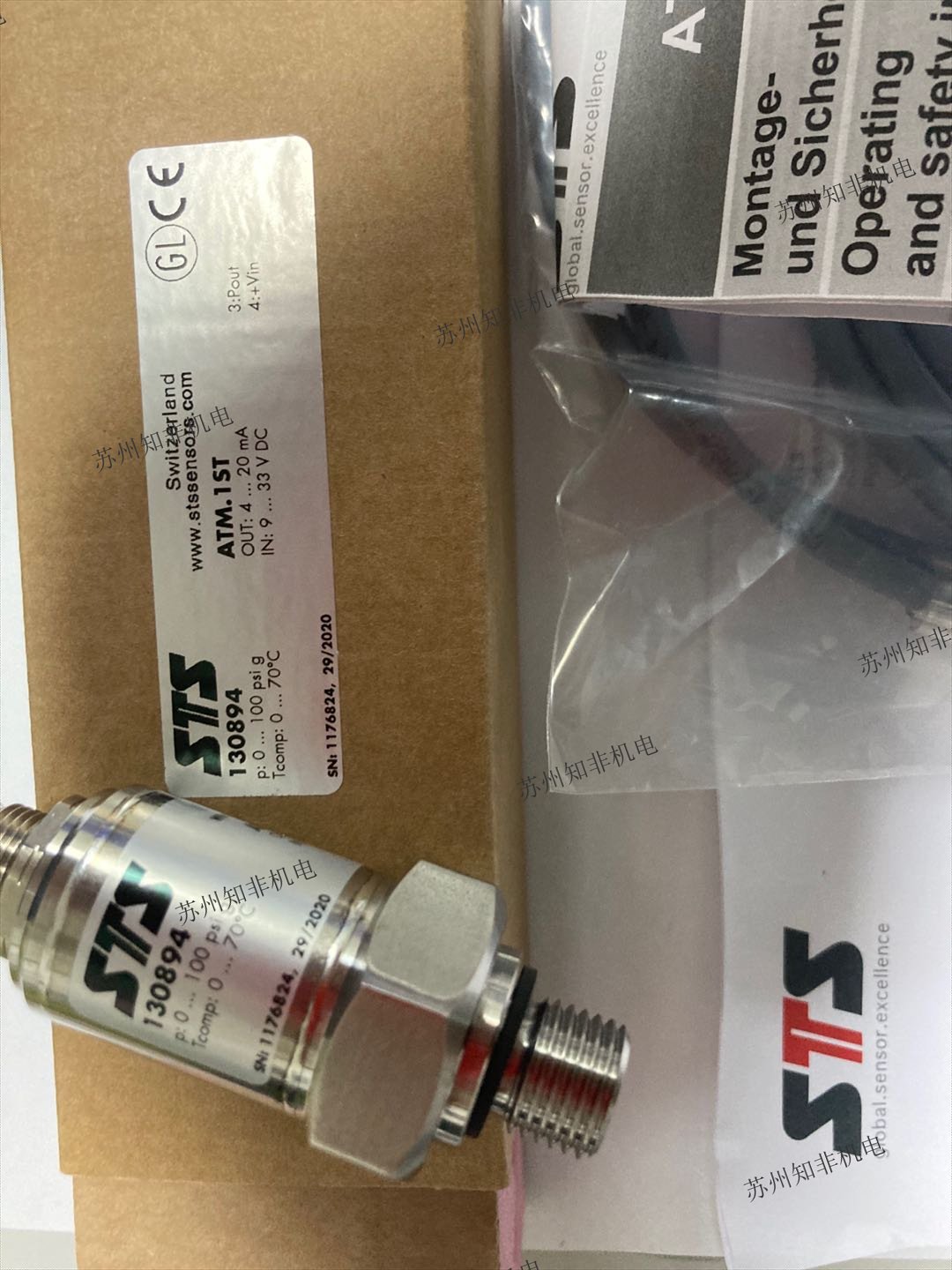

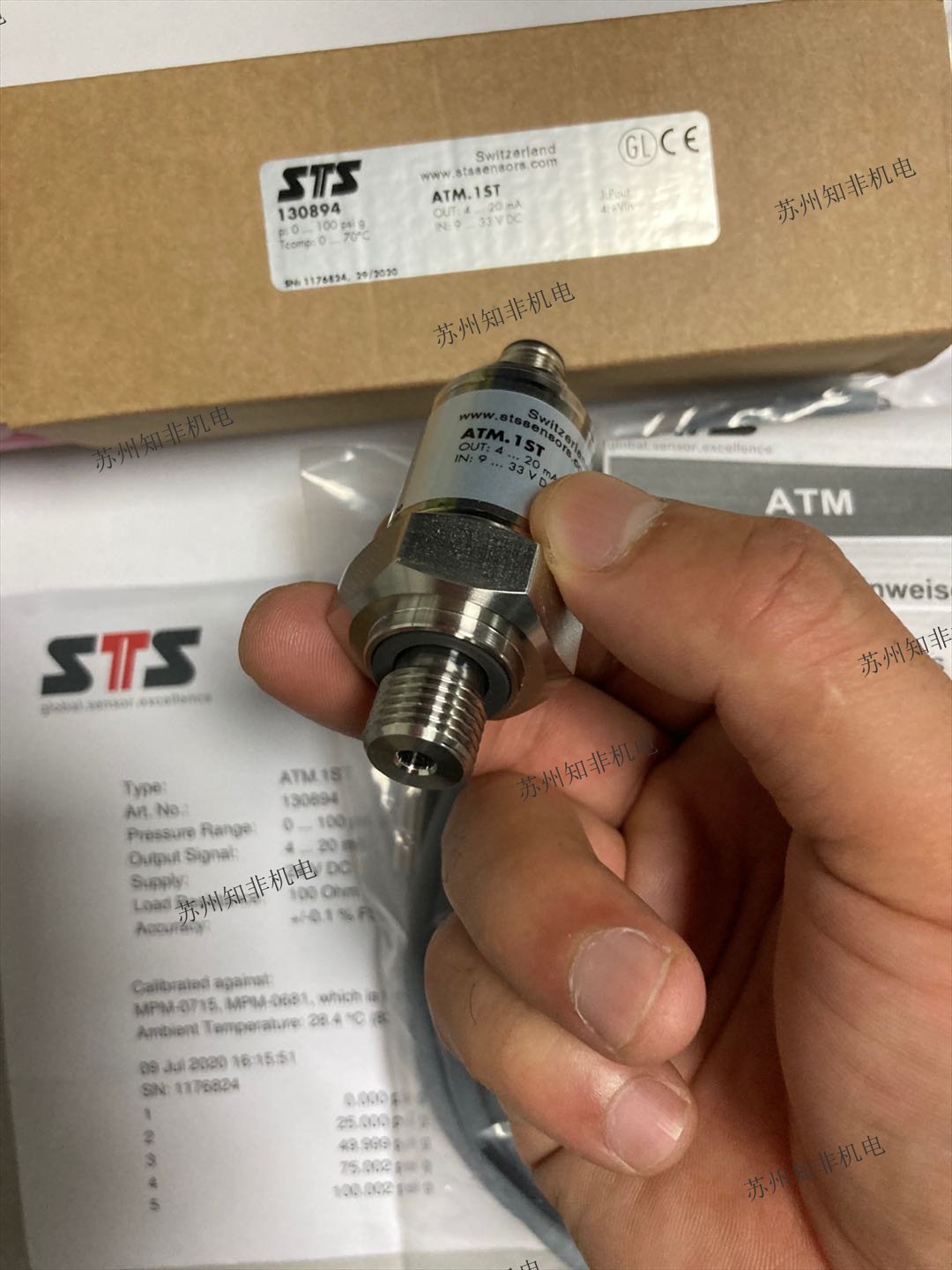

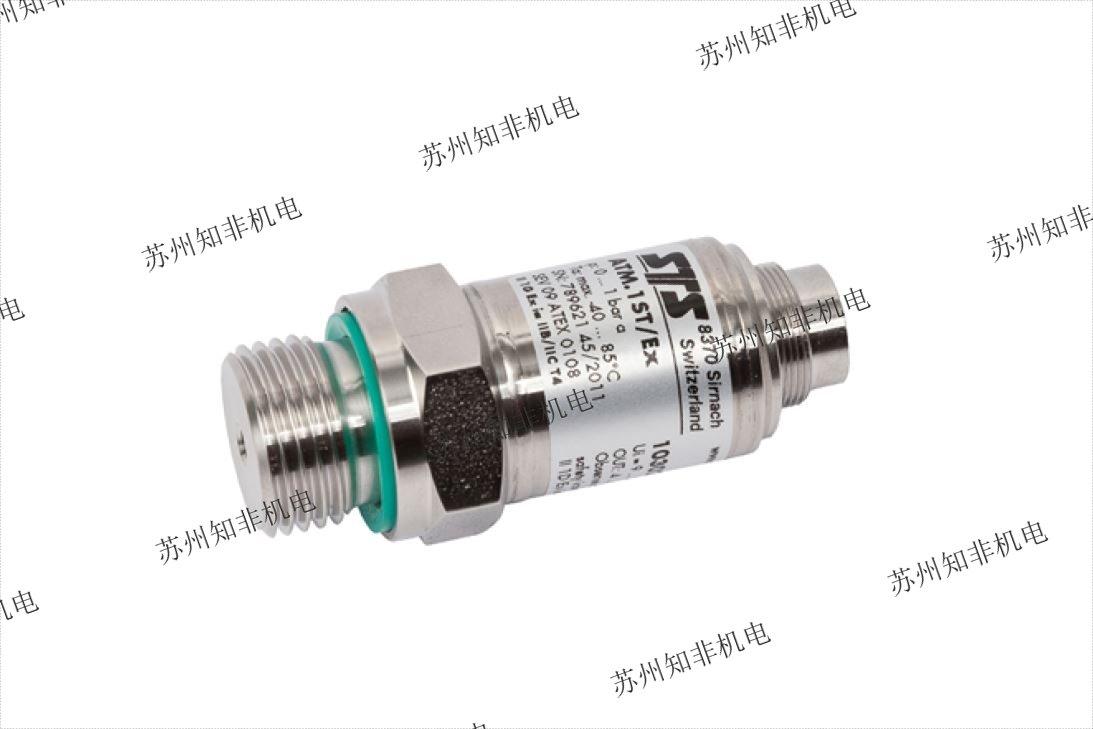

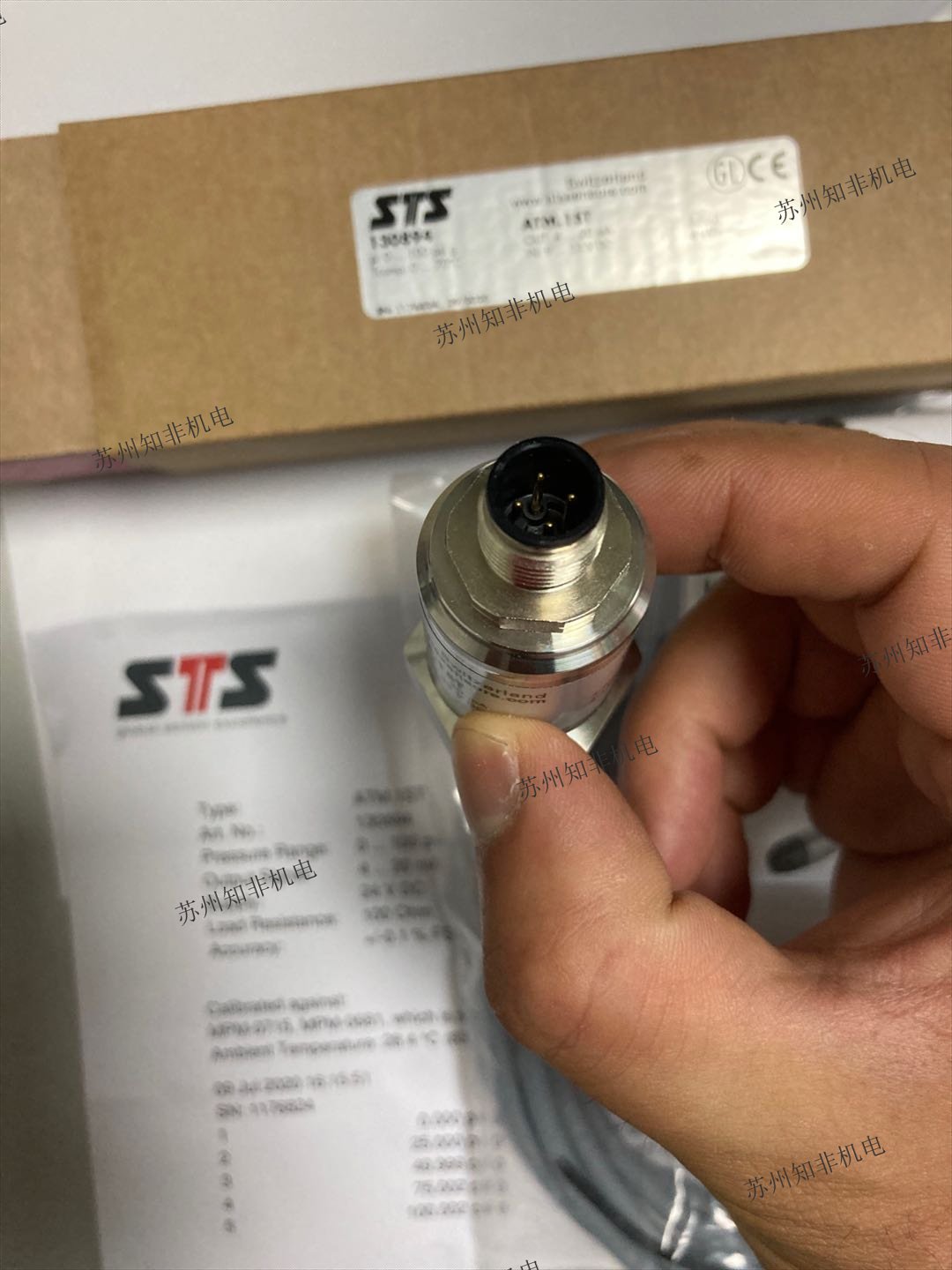

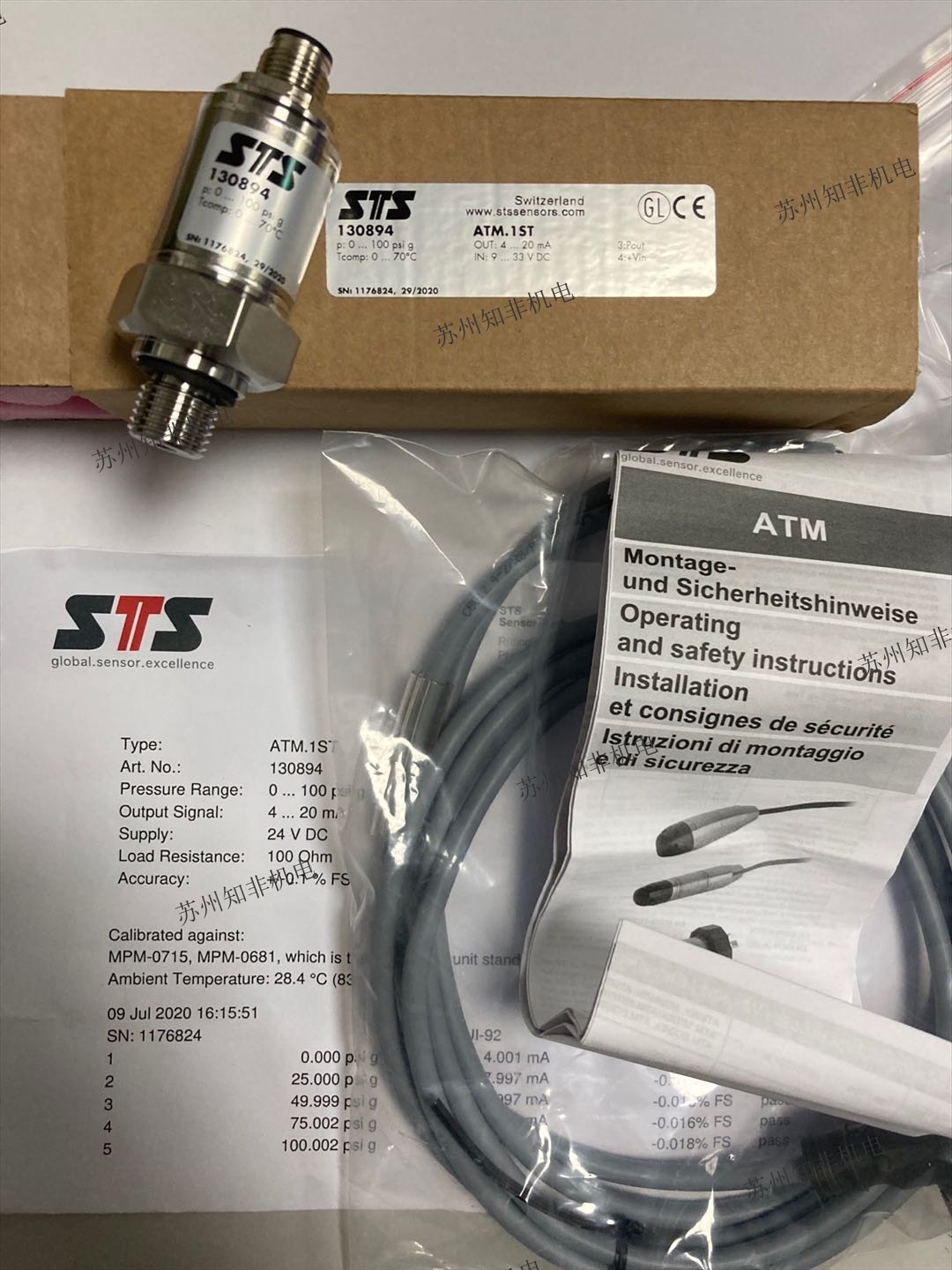

STS ATM.1ST高精度壓力傳感器

ATM.1ST – 高精度壓力變送器

參數數據

壓力測量范圍：50 mbar … 1000 bar

準確度：<0.10 / 0.05% FS

工作溫度：-40 … 125°C

過程溫度：-40 … 150°C

輸出信號：0 … 5 / 0 … 10 VDC，4 … 20 mA

總誤差范圍：0.15%FS (0 … 70°C)

過程連接：G 1/4 F、1/4 NPT、1/2 NPT、G 1/4 M、G1'2 M

材質：不銹鋼、鈦、哈氏合金

瑞士STS傳感器技術有限公司成立于1987年，總部位于瑞士蘇黎世。公司秉承瑞士人精益求精的工匠精神研發、生產和銷售高品質的壓力芯體、壓力變送器、液位監測以及數據采集系統。公司致力于為航空、汽車、制藥，石油勘探，采礦等工業測試測量系統和海洋、水利，水電，船舶等液體監測管理系統提供客戶定制化解決方案。公司在歐洲，美洲，亞洲等多地設有銷售中心，為客戶提供高質量，高穩定性的產品。

二、瑞士STS傳感器產品類別

OEM 壓阻式傳感器

壓力和溫度變送器

壓力變送器

溫度變送器

壓力開關

液位變送器

液位和溫度變送器

液位記錄和管理系統

安全型壓力變送器

總線和數字壓力變送器

可編程壓力變送器

安全型投入式液位變送器

可編程液位變送器

現場總線液位變送器

工業壓力變送器

液位綜合樣本

小微設計，高準精度， ATM.MINI壓力變送器

測量儀器越小巧，采集到的數據誤差越小。STS已經推出了一款40克重的新型高精度儀器。在-40到125℃的溫度范圍內，

ATM.MINI的測量壓力可以高達100Bar,測量精度可以達到0.1%FS。

產品優勢

超高精度, 性能可靠

耐腐蝕

抗干擾能力強

STS-SENSOR變送器、STS-SENSOR壓力傳感器、STS-SENSOR壓力溫度組合發射器STS-SENSOR變送器的*性：堅固密封的316不銹鋼或鈦鋼封裝，壓阻式的測量元件，量程范圍從0&hellip;1米水深到0&hellip;250米水深，適用于所有常用壓力單位的校準，反向連接和短路保護，有著非常好的電磁兼容性。STS-SENSOR變送器、STS-SENSOR壓力傳感器、STS-SENSOR壓力溫度組合發射器歡迎廣大客戶前來咨詢，

三、主要產品系列包括：TM/M、ATM、ATM/T、ATM/GR、DL-N(MC-1100WA)、PTM/N、ATM/EX、ATM/N/EX、壓力變送器, 液位變送器,水位計,液位計, 能易燃易爆場合進行安全測量, 能自動測量水位情況，并加以存儲，能測量高腐蝕性，化學藥品等的液位。測量范圍和應用范圍廣泛。各國被廣泛地應用于化工、電力、冶金、供熱系統、食品工業等企業的設備和管路上。水位計被應用于發電廠、水廠、污水處理、水庫、湖泊、蓄水池、供排水系統等等領域之中投入式變送器 TM/N

陶瓷芯體液位變送器 ATM/K/N

投入式液位變送器 ATM/N

投入式液位變送器 ATM/N 19

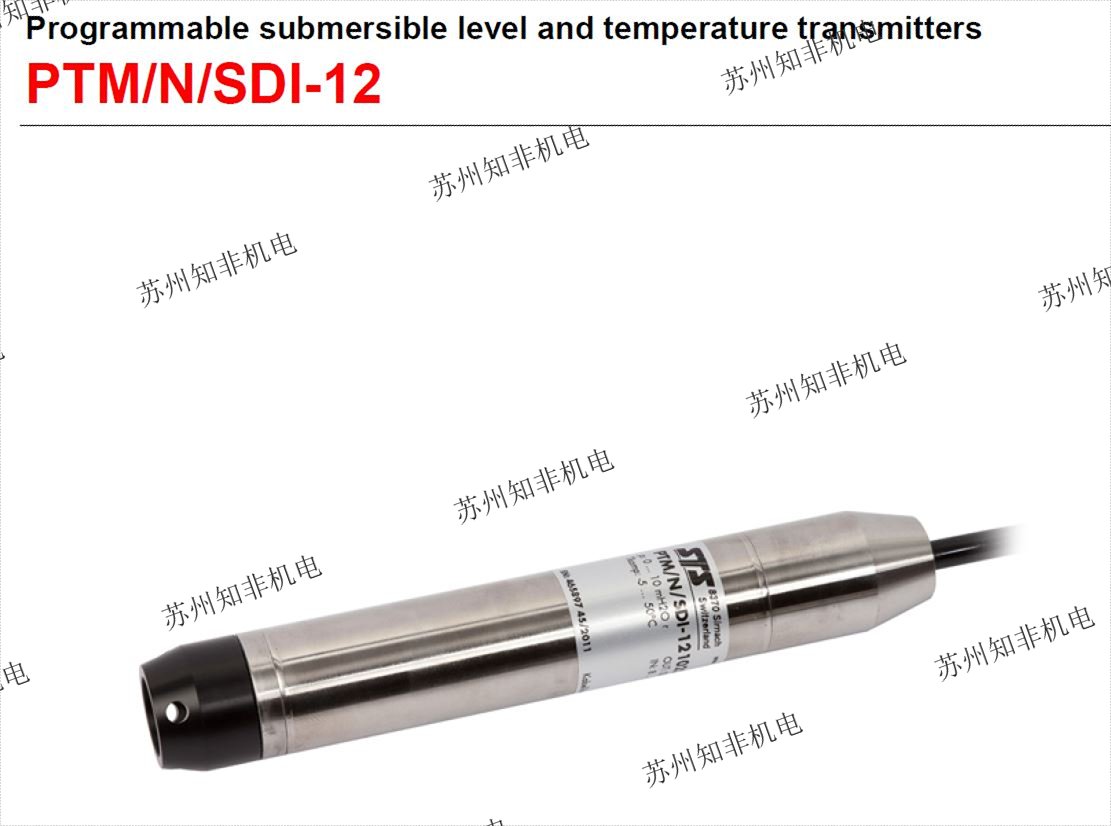

可編程數字液位和溫度變送器 PTM/N/RS485

投入式液位變送器 MTM/N 10

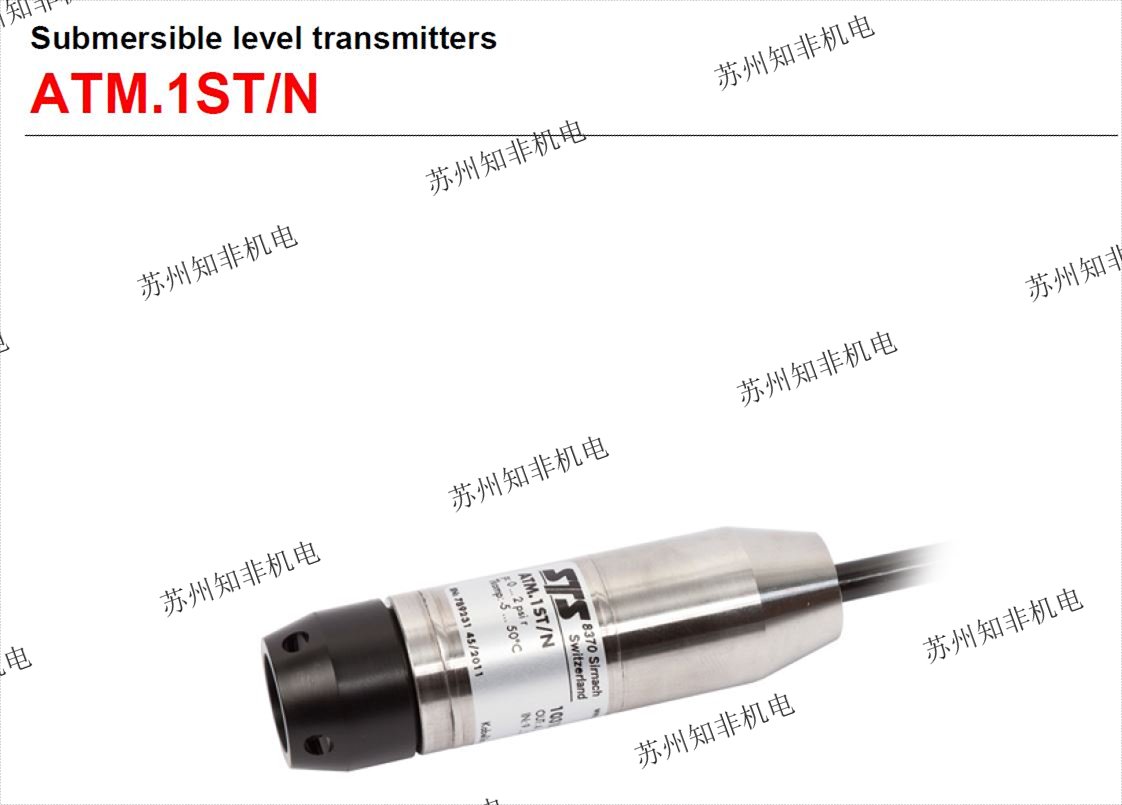

投入式液位變送器 ATM.1ST/N

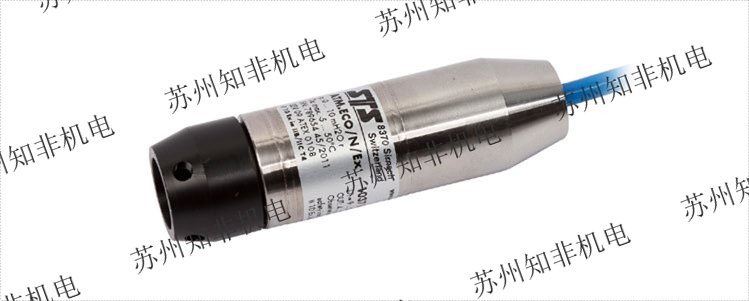

投入式液位變送器 ATM.ECO/N

耐腐蝕投入式液位變送器 ATM/NC

產品包括：STS-SENSOR變送器、STS-SENSOR壓力傳感器、STS-SENSOR壓力溫度組合發射器等；常規型號有:

ATM/T VART094-1

ATM 232.0511.0646.29DU

ATM/EX 33-2-05-19-01-05-0-1

ATM/N/EX 106945 （old P/N：342.0825.1705.03.UK）ATM/N/Ex 0&hellip;4bar 30Meter (Old part

number:342.0825.1705.04.UK)ATN/N/Ex 0.85&hellip;3.5bar 30meter （old part number:342.9925.1705.04.UK）ATM

100149 （Old part number：231.1211.0105.00.QTZ）ATM 111855(Old part number:233.1600.0147.00.U)

特征

提供 0 … 50 mbar 和 0 … 1000 bar 之間的任何測量范圍

精度高達 0.05%FS

遲滯性和重復性優于 0.01%

采用壓阻技術，適合靜態和動態壓力測量

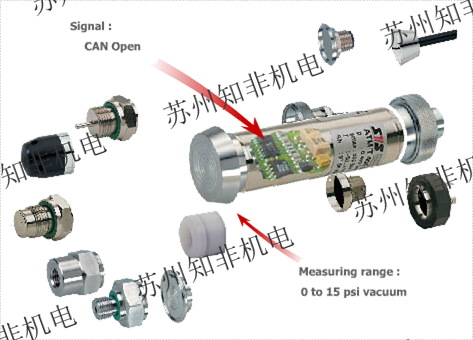

通過模塊化設計單獨適應應用

提供氣壓或負壓測量范圍

(1) 典型氣壓范圍，最大偏移：900 mbar，最小量程：400 mbar

(2) 過載和爆破壓力 1500 bar（不銹鋼）可選

(3) 精度符合 EN-61298 限制點設置，包括滯后室溫下的重復性和重復性

(4) 總誤差，包括最大信號量程 (16 mA / 10 V DC) 下的特性曲線偏差和溫度誤差

(5) 不適用于≤ 1 bar 的鈦溶液

其他型號

ATM – 可現場調零和量程的壓力變送器

ATM.mini – 高精度微型壓力變送器

ATM/GR – 電子壓力開關

ATM/F – 衛生型壓力傳感器

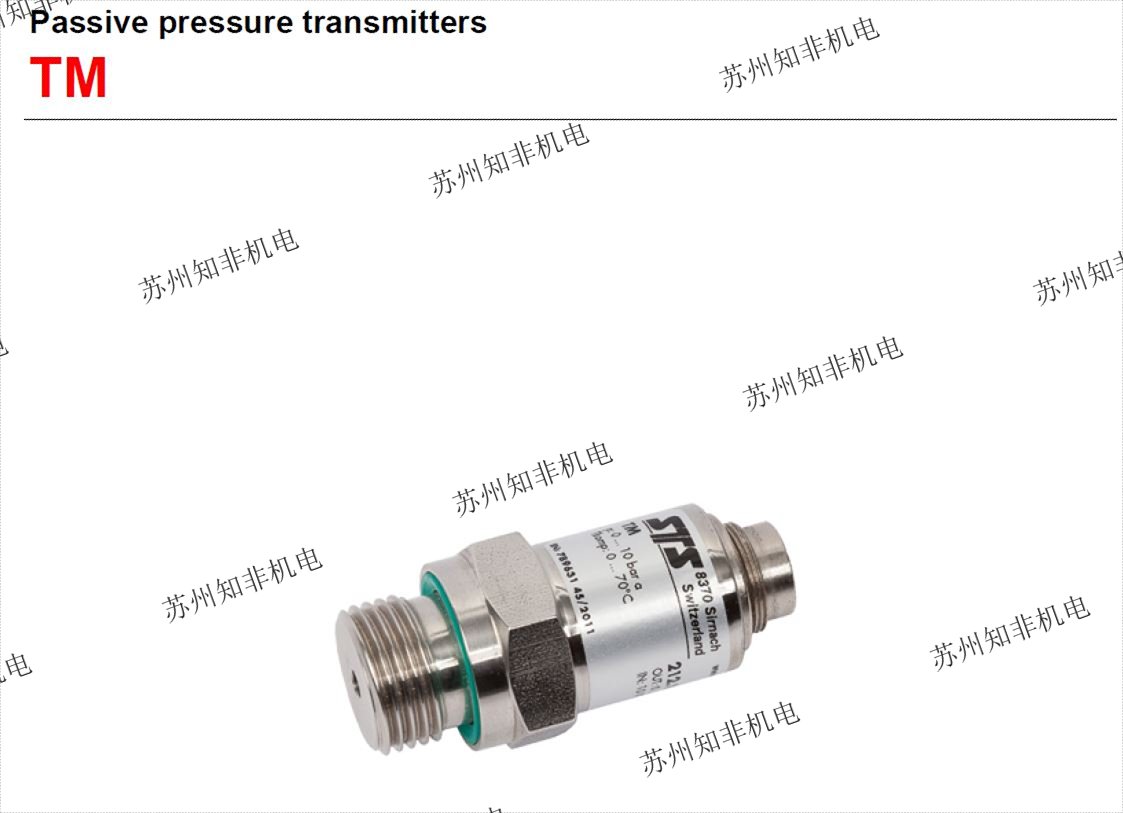

TM – 無源壓力變送器

三、瑞士STS主要產品和型號

1、瑞士STS主要產品

①瑞士STS壓阻式OEM測量傳感器

②瑞士STS壓力變送器

③瑞士STS溫度變送器

④瑞士STS壓力和溫度變送器

⑤瑞士STS壓力開關

⑥瑞士STS液位變送器

⑦瑞士STS液位和溫度變送器

⑧瑞士STS靜壓水位記錄儀和水管理

⑨瑞士STS配件

2、瑞士STS產品型號

①瑞士STS TS100緊湊型溫度變送器和PT100探頭產品

②STS(sensors)STS壓力變送器PTM

③STS壓力開關AMT 100149

④STS傳感器112224;SN:705409 21/2012

⑤STS傳感器113864 SN.817282

⑥STS傳感器116069 SN.817281

⑦STS壓力開關AMT 100707

⑧STS傳感器112224 SN：705409 21/2012

⑨STS壓力傳感器O K SN 2078 635

⑩STS壓力傳感器型8370 ATM/233 1600 014700 U
